針對(duì)腐蝕介質(zhì)，不銹鋼換熱器管要怎么防護(hù)？

在工業(yè)應(yīng)用中，不銹鋼換熱器管運(yùn)輸腐蝕介質(zhì)時(shí)的防護(hù)需要系統(tǒng)性解決方案。

首先從材料選擇上，含鉬不銹鋼家族中的316L或317L鋼種因其鉬元素含量達(dá)到2.5%以上，能有效抵抗氯離子引發(fā)的點(diǎn)蝕問(wèn)題，這成為應(yīng)對(duì)含鹽介質(zhì)的基礎(chǔ)保障。

當(dāng)遇到超過(guò)800℃的高溫工況時(shí)，則需要升級(jí)為310S這類高鎳合金材料，其25%的鉻含量配合20%的鎳元素可形成更穩(wěn)定的氧化層。

表面處理工藝直接決定初始防護(hù)效果。標(biāo)準(zhǔn)的酸洗鈍化流程通過(guò)硫酸溶液處理，能在管壁生成厚度超過(guò)1微米的Cr?O?鈍化膜，這層致密氧化膜如同給金屬穿上防護(hù)衣。對(duì)于強(qiáng)酸或有機(jī)溶劑等極端介質(zhì)，還需要在管道內(nèi)壁噴涂環(huán)氧樹(shù)脂涂層，要求涂層厚度至少達(dá)到0.3毫米且通過(guò)嚴(yán)格的孔隙率檢測(cè)，確保無(wú)滲透漏洞。

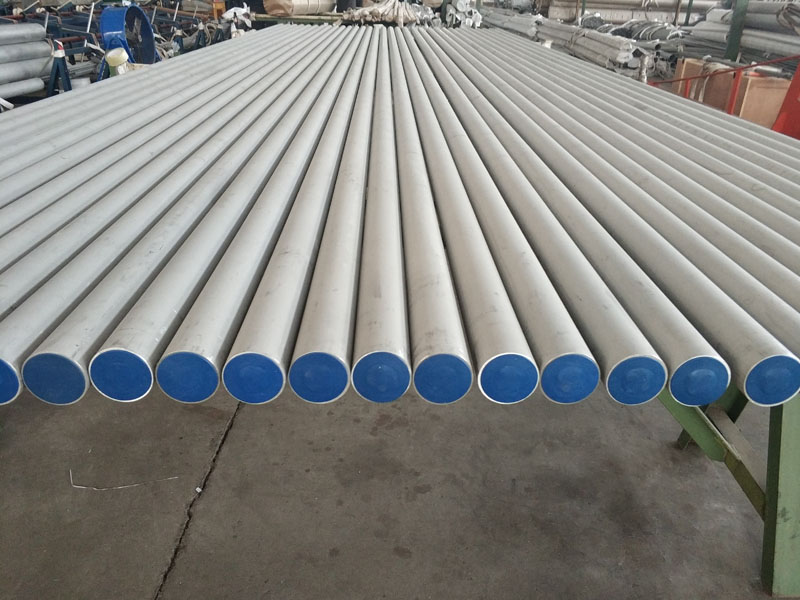

運(yùn)輸環(huán)節(jié)的防護(hù)往往被忽視卻至關(guān)重要。所有管口必須裝配定制塑料護(hù)套，包裝內(nèi)不僅要放置足量干燥劑將濕度控制在30%以下，更要嚴(yán)格避免與碳鋼部件接觸。

運(yùn)輸過(guò)程中采用帶有橡膠減震層的專用支架，能有效緩沖路面震動(dòng)對(duì)管道微觀結(jié)構(gòu)的損傷。

實(shí)際運(yùn)行階段需要建立動(dòng)態(tài)防護(hù)體系。介質(zhì)流速建議不超過(guò)2米/秒的設(shè)計(jì)閾值，所有彎頭部位要保持3倍管徑以上的曲率半徑，這樣既能保證傳熱效率又可避免湍流腐蝕。焊接部位要經(jīng)過(guò)二次鈍化處理，并涂覆耐溫150℃的酚醛環(huán)氧涂層作為額外保護(hù)。

日常維護(hù)需形成制度化流程。每月監(jiān)測(cè)介質(zhì)中的氯離子濃度，將指標(biāo)嚴(yán)格控制在25ppm警戒線以下；每季度采用內(nèi)窺鏡配合渦流探傷技術(shù)進(jìn)行全面體檢，當(dāng)發(fā)現(xiàn)局部點(diǎn)蝕深度突破0.2毫米時(shí)必須立即更換。遇到突發(fā)泄漏情況，應(yīng)優(yōu)先使用低溫金屬修補(bǔ)劑進(jìn)行應(yīng)急封堵，但必須在48小時(shí)內(nèi)完成高分子復(fù)合材料的永久性修復(fù)。

長(zhǎng)期停用時(shí)應(yīng)采用氮?dú)獯祾咧脫Q，并將存儲(chǔ)環(huán)境濕度維持在40%以下。

這套防護(hù)體系在渤海某化工廠的實(shí)踐表明，采用316L材質(zhì)配合上述措施后，換熱管在運(yùn)輸含氯介質(zhì)時(shí)的使用壽命從原來(lái)的18個(gè)月延長(zhǎng)至5年以上，年維修成本下降62%。這印證了科學(xué)防護(hù)方案的經(jīng)濟(jì)價(jià)值。
